簡介
一種結構新穎、體積小、操作簡便靈活、節能、高效、密閉工作、適用性強的多用途過濾設備。袋式過濾器是一種新型的過濾系統。袋式過濾器內部由金屬網籃支撐濾袋，液體由入口流進，經濾袋過濾后從出口流出，雜質攔截在濾袋中，更換濾袋后可繼續使用。
結構及工作原理：袋式過濾機是一種壓力式過濾裝置，主要有過濾筒體、過濾筒蓋和快開機構、不銹鋼濾袋加強網等主要部件組成，濾液由過濾機外殼的旁側入口管流入濾袋，濾袋本身是裝置在加強網籃內，液體滲透過所需要細度等級的濾袋即能獲得合格的濾液，雜質顆粒被濾袋攔截。該機更換濾袋十分方便，過濾基本無物料消耗。
袋式過濾器具備構造合理、密封性好、流通才能強、操作簡便等諸多長處。尤其是濾袋側漏機率小，能正確地保障過濾精度，并能快捷地改換濾袋，使得操作成本下降。濾器內外表面采取機械噴砂拋光解決，平均、易清洗。我們知道，袋式過濾器所采取的過濾方法是側進側出的方法，也可以采取側進底出的方法，通過管道中的壓力將過濾液體介質壓入或抽入袋式過濾器桶體，要過濾的液體介質經由電拋光沖孔支持濾藍承托的過濾袋的過濾，發生變化的固液分別到達液體介質被過濾的結果。
基本參數
原理：加壓過濾
用途：液體過濾
樣式：袋式
性能：精濾
適用對象：固液分離
適用對象性質：高衛生要求物料
濾料類型：針刺無紡布
主體材質：長纖維無紡布
適用范圍：化工、制藥、汽車、輕工、食品、電鍍等行業
產品分類
袋式過濾器有以下幾類：單袋過濾器、多袋過濾器，搖臂袋式過濾器、高精度袋式過濾器等，過濾器的過濾精度達到微米級別。
主要優點
濾袋側漏機率小，有力地保證了過濾品質。
袋式過濾可承載更大的工作壓力，壓損小，運行費用低，節能效果明顯。
濾袋過濾精度不斷提高，已達到微米級別。
袋式過濾處理量大、體積小，容污量大。
基于袋式過濾系統的工作原理和結構，更換濾袋時方便快捷，而且過濾機免清洗，省工省時。
過濾器濾袋清洗后可反復使用、節約成本。
袋式過濾應用范圍廣，使用靈活，安裝方式多樣。
袋式過濾器優勢：
袋式過濾器結構緊湊、尺寸合理。安裝及操作簡單、方便，占地面積較小。
⑵ 袋式過濾器過濾精度高，適用于任何細微顆粒或懸浮物，過濾范圍可達到微米級別。
⑶ 單位過濾面積的處理流量較大，過濾阻力較小，過濾效率高。一個液體過濾袋過濾功能相當于濾芯的好幾倍，可大大降低成本;設計流量，成本造價低。
⑷ 袋式過濾器用途廣泛，可用于粗濾、中濾或精濾;在達到同樣過濾效果的情況下，比較起板框精濾機、濾芯式過濾器等設備具有投資成本較低、使用壽命長和過濾成本低等優點。
⑸ 過濾精度高，過濾處理量大，具有成本低、效率高等特點。
⑹ 液體袋式過濾器免清洗，更換液體過濾袋可在幾十秒內完成，方便快捷，省工省時。
⑺ 液體袋式過濾器規格齊全，有低壓式、側入式、頂入式、多袋式、臥式。

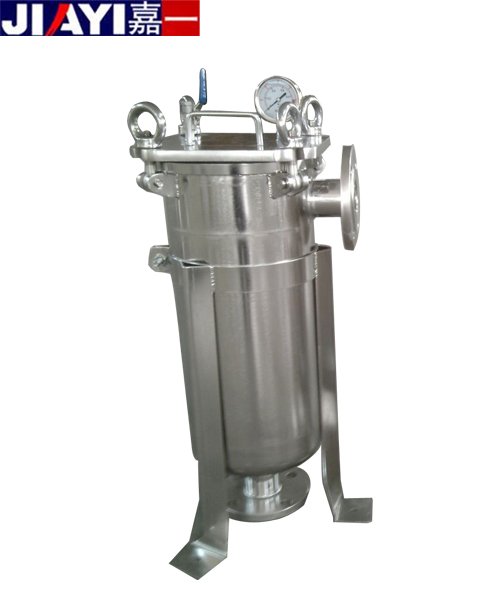

⑻ 單袋式過濾器有：1號機、2號機、3號機、4號機、5號機。
⑼ 袋式過濾器可滿足不同流量的過濾要求。
⑽ 袋式過濾器材質包括不銹鋼SUS304、SUS316、SUS316L。
產品規格

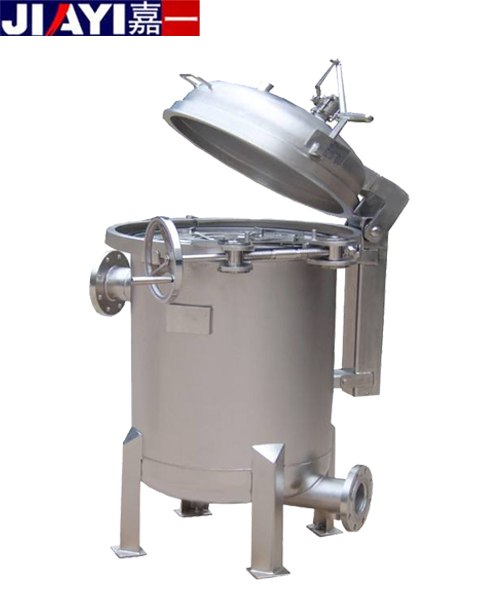

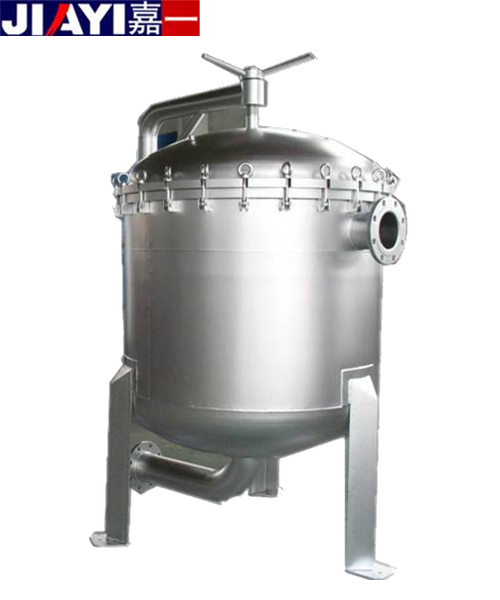

袋式過濾機分為：單袋式過濾機、多袋式過濾機和夾層型過濾機。多袋式過濾機，適用于大流量過濾。從2裝袋到24袋裝，規格齊全。可提供快開設計，濾袋更換非常便捷。也適用于希望適用較長時間后方才更換濾袋的場合。多袋式過濾器因體積較大，頂蓋重量重，一個工人難以操作，在此過濾器加上搖臂裝置，可降低人工成本，滿足客戶的要求。
過濾操作及注意事項：
袋式過濾器操作簡單，使用時只需將所需要細度等級的濾袋安裝在濾筒內，檢查O型密封圈是否完好，然后旋緊濾筒蓋環形螺栓，即可投入工作。泵啟動后，過濾機上壓力表微微上升，初始壓力約0.05MPa左右，隨著使用時間的延長，缸內濾渣逐漸增多，當壓力達到0.4MPa時，應停機打開筒蓋，檢查濾機袋留渣情況，可更換濾袋繼續使用（濾袋通過清洗一般可重復使用）。過濾機壓力一般調在0.1-0.3MPa比較合適，可通過回流管路或泵上回流閥來調節，過濾壓力過高會損壞濾袋以及保護網，需格外注意。主要用途油漆、啤酒、植物油、醫藥、化學藥品、石油產品、紡織化學品、感光化學品、電鍍液、牛奶、礦泉水、熱溶劑、乳膠、工業用水、糖水、樹脂、油墨、工業廢水、果汁、食用油、臘類等。中國產業鏈眾多，行業的生產集中度低、高端產品相配套的研發能力低、袋式過濾器行業制造技術水平低等現象仍然存在，進出口貿易逆差不斷擴大，這種高速震蕩帶來的直接后果是導致品牌陣營中兩極分化的趨勢擴大。
日常使用
工作中的過濾系統需經常檢查進出口的壓力差，當壓力差達到0.05-0.1Mpa時，應及時更換濾袋，以免壓差過大使濾袋破裂和支撐網損壞。
一、正確打開過濾后的濾機上蓋
警告：不要在袋式過濾機內有壓力的情況下開蓋，否則剩留液體可能噴出，并造成液體流失和人員傷害。
因此請嚴格按以下順序操作：
1.閉輸入閥；出口處有壓力時，關閉輸出閥。
2.確認排氣閥所接管道已被接到安全處或吸料口后（在過濾有毒有腐蝕液體時尤須注意），再打開排氣閥，防止液體對工作人員及周圍環境造成傷害和污染。
3.檢查壓力表，確定內部壓力為0，此時袋式過濾機應已與管道系統分開。
4.有排泄閥的，確認排泄液接到回收處，打開排泄閥；待袋式過濾機中的剩留液體經排泄閥流盡，關閉排泄閥。此排放工作可配合加壓方式完成（請參考加壓排放過程）。
5.擰開上蓋吊帽，提起上蓋，多袋濾機需轉過一定角度。
二、更換濾袋
1.高效過濾袋是以精細的纖維所制成，這些材料的親水性都較弱。纖維的表面不會被水弄濕，所以如其它使用同樣材料的濾芯一樣，在使用前，都要用另一些表面張力較低的液體將它濕潤。安裝前，您一定要將濾袋浸入與過濾液體匹配的預濕液中幾分鐘。
2.確打開袋式過濾機上蓋。
3.將上蓋放穩，將濾袋小心取出。
4.放入新的濾袋，請參考安裝過程。
三、監控過濾質量
在液體輸入壓力穩定的情況下，過濾質量與濾袋內的壓力差密切相關，如果壓差太大，說明濾袋的過濾孔徑已堵塞，過濾速度下降。因此，我們建議當袋過濾機開始工作后，應定期檢查壓差，通過前后壓力表所顯示的壓差來決定更換濾袋的時間，一般濾袋能承受壓力為0.5-1Kg/cm2(0.05-0.1Mpa)左右，當壓差達到這一區間時，應及時更換濾袋以避免濾袋破裂，影響過濾效果。
如果壓差突然下降，應立即停止過濾，并檢查是否發生泄漏。
四、加壓排放剩液
在過濾高粘度液體時，可以由排氣閥通入壓縮空氣，加速剩液排放，縮短等待時間。其裝置如圖所示。請注意：用作加壓排放的空氣一定要穩定，壓力不要超過過濾機工作壓力。
操作步驟如下:
1.關閉輸入閥門。
2.打開進氣閥。
3.氣體引入袋式過濾機，加壓排盡剩液。
4.檢查出口壓力表，確認表壓與壓縮空氣壓力相等；確認出口無液體流出。
5.關閉進氣閥。
6.慢慢打開排氣閥；排氣閥的出口有殘液噴出，必須將其引到安全處或濾機吸料口。
7.壓縮空氣排盡后，關閉排氣閥。此時濾機內部應無壓力，可以開蓋。
五、清洗袋式過濾機
袋式過濾機如繼續過濾同一種液體，則無須清洗。但如果過濾其它種類的液體，則需清洗機器后方可使用。
六、Ο型密封圈的保養及更換
保養：使用時Ο型密封圈要對準Ο型槽放入，避免不當的擠壓致使Ο型密封圈變形；不過濾時，Ο型密封圈必須取出擦拭干凈，否則殘液凝固后附著在其表面，導致硬化，密封性變差。
更換:若Ο型密封圈已老化或破損，請及時更換。更換時應選擇相同型號的Ο型密封圈。
特別聲明：
1、正常使用情況下，過濾機及支撐網質保一年，如由于使用不當造成損壞的不在質保范圍。
2、標準袋式過濾機設計壓力為1.0Mpa，推薦工作壓力為0.5Mpa特殊規格除外。
3、袋式夾套過濾機夾套內設計壓力為1.0Mpa，推其薦工作壓力為0.6Mpa。
4、多袋式過濾機設計壓力為1.0Mpa，推薦工作壓力為0.6Mpa。
六、操作方法
袋式過濾器的結構設計是由四套搖錘式環首螺栓將頂蓋和濾筒密封鎖緊，使過濾器更能承受極高的過濾壓力和水錘式的壓力沖擊。袋式過濾器由濾筒，過濾網籃，過濾袋三部分組成，結構緊湊簡單;要過濾的液體經過濾器的進口進入，流進過濾袋，經過濾袋的攔截后，由過濾器的出口流出。袋式過濾器的進出口設計一般采用側進底出方式，方便清洗。更換過濾袋簡單快捷， 首先，先關閉進水閥門，打開排氣閥，讓過濾器里面的壓力降到常壓;第二步，打開頂蓋上的四套環首螺栓，打開頂蓋;第三步，打開固定過濾袋的卡環，提出堵塞的過濾袋，換上新的過濾袋;第四步，關閉頂蓋，鎖緊四套環首螺栓;第五步，打開進水閥門，等排氣閥有液體流出時關閉排氣閥。總個過程一般在10-15分鐘左右完成。過濾器的維護：一般當過濾器的壓差達到2-3公斤時，證明過濾袋已經基本上堵塞了，這時過濾器的出口流出的液體也很少了，這時候應該更換過濾袋。根據使用的不同情況，如果工序要求需要保持過濾器的流量不低流量的一半，應該在壓差達到1公斤左右時更換過濾袋。過濾袋的使用壽命由原水的濁度、過濾的時間、過濾的流量、過濾袋的過濾面積來決定。
警告：開蓋后，下落的蓋子容易傷手。
安裝，檢查
1、 請確認安裝袋式過濾系統所需的配件是否已經準備齊全：
①袋式過濾機主體 ②Ο型密封圈 ③金屬內網 ④濾袋 ⑤壓力表兩只（選配）
2、 檢查Ο型密封圈和濾機上的Ο型槽，請更換新的配件。
安裝時，請按以下步驟作業：
1、 將袋式過濾機放置在需過濾的工位上，連接進出口法蘭或管牙后，加以固定；悶堵排氣口，或配置排氣閥。夾套型連接保溫熱源。
2、 將金屬內網輕輕放入袋式過濾機中，使內網領口與袋式過濾機口吻合。
3、 放置濾袋，使濾袋環口和金屬內網領口吻合。
4、 將Ο型密封圈放入Ο型槽，Ο型密封圈不能扭曲或變形，多袋濾機扣上濾袋壓環。
5、 一手握住上蓋把手，一手抓住上蓋的另一端（多袋濾機轉動頂端手輪）
6、 上蓋對準后，同時擰緊對角的兩個吊帽，將所有吊帽一一擰緊（用短棍插入吊環內絞緊）。
7、 關閉安裝在袋式過濾機頂部的排氣閥。
8、 請檢查各連接管子道是否牢固；工作壓力是否在允許范圍內。
9、 打開輸出閥門。打開熱源進入閥，是濾機溫度升到指定溫度。
10、漫漫地打開輸入閥門，讓液體緩緩流入并充滿濾機，防止液體突然沖擊濾袋，造成破裂，然后觀察有無泄漏。若未出現泄漏，即可開始過濾。
